Design



Gebruikmakend van het programma Sweet Home 3D hebben we wekenlang alle mogelijke inrichtingen de revue laten passeren. Uiteindelijk zijn we op het onderstaande "definitieve concept" uitgekomen.

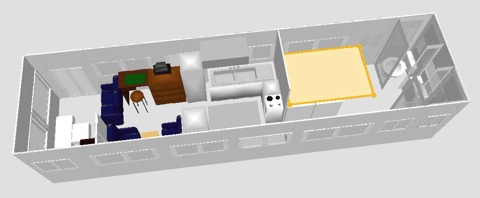

Planning the interior with the computer.


Aanzicht over de linkerzijwand van de bus. links de zithoek met keuken; rechts van de tussenwand de slaapkamer met douche en WC.
Onder het verhoogde bed twee tanks, één voor drinkwater en één voor Pöl.
De gaskachel komt in de hoge kast vóór de keuken. Heteluchtleidingen gaan vandaar naar voor en naar achteren.
Het bureautje gaat de laptop en/of TV huisvesten.

The heavy parts (water tanks and household batteries) we put over the rear axle, as much as possible to the centre line of the bus.


Over de wielkast linksachter komt een verhoogde doorgang.
De koelkast past precies onder de verdamper van de airco.
De douche en WC gaan we maken van een restpartij dubbelwandige polycarbonaatplaat die sinds enkele maanden in de schuur staat te wachten.

Shower and toilet cubicle we build from a left-over party of polycarbonate sheet material.

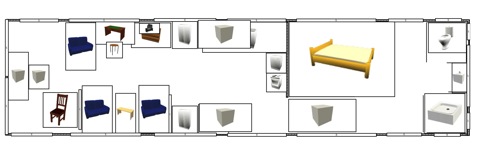

Om een bruikbaar 3D plaatje te maken, moet je allerlei totaal niet gelijkende standaardmeubelen in je ontwerp plakken.
Zo lijkt het alsof we een dubbele spoelbak in de keuken gaan toepassen; dat lijkt ons echter nogal overdreven.

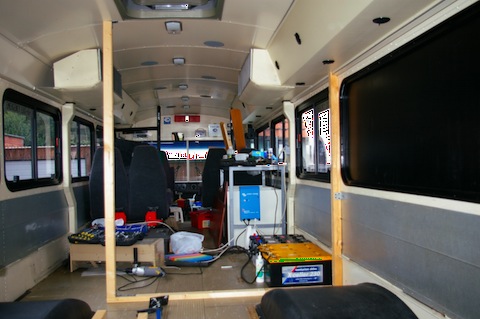

Het eerste concrete constructiewerk: het frame voor de dubbelwandige scheidingsmuur. De achterzijde van deze wand wordt afschroefbaar om in de toekomst bij de voorgenomen elektrische bekabeling te kunnen.
NB de tweede set accu's hoort in Dr. Wolff, maar ze staan tijdelijk in de bus opgeslagen. De Centurion X-tenders komen in Skoolie onder het bed.

We start the actual consruction with a separation wall between kitchen and bedroom.

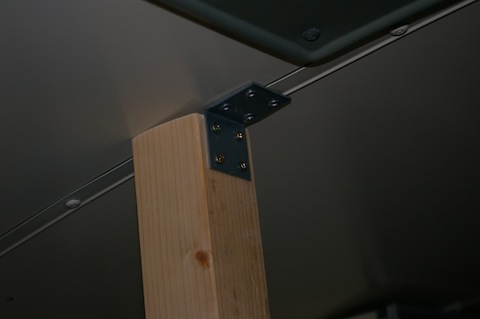

Detail van de montage van de verticale staander. De popnagels zitten in een dragend deel van de carrosserie. Het boren kostte enige moeite (en drie boortjes van 4.2 mm).
Het dakluik zit precies boven ons hoofd als we in bed liggen. Het kan òf 10 cm omhoog, òf volledig worden verwijderd. dat laten we van het weer afhangen.

The roof hatch is right over our head pillow.
